幾何失真測試卡（Distortion Test Chart）又叫畸變測試卡，是用于測試攝像頭圖像線條失真(圖像邊緣附近的直線變成曲線）的測試卡；
該測試卡用肉眼觀察非常直觀，也可以用軟件測試得出具體畸變差值。

網格畸變測試卡簡介

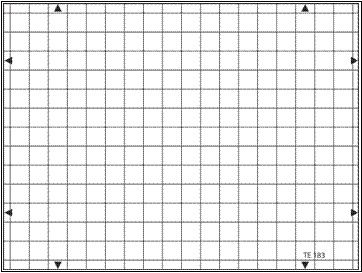

在白色背景上由水平14條線和豎直19條線構成了一個網格結構。該網格與由測試生成器生成的電子網格相一致。該網格對應于T01幾何測試卡的球狀結構。

TE183畸變測試卡是為測試電視攝像機的操作調制及控制而設計的。用網格可以對線性掃描性能做一個粗略的視覺評估，線條起著調整定位的作用。

另外，網格畸變測試卡也可以做成黑色背景白色線條。

畸變?cè)砑跋嚓P(guān)知識

鏡頭畸變（Lens distortion）是一種造成圖像邊緣附近的直線變成曲線的像差。它會給建筑拍攝和攝影測量造成問題。最簡單的近似表達式，ru = rd + krd3，ru是未發生畸變的圖像光學中心到某點的半徑，rd是畸變扭曲后的中心到該點的半徑。根據k的符號不同，畸變可以是“桶形”或“枕形”。

鏡頭畸變和畸變修正系數都可以在Imatest distortion中計算，其中還包括五階和正切/反正切的畸變模型。SFRplus項目可以顯示畸變損失了多少細節，以及對銳度和其他一些因素的影響?；冏顕?yán)重的是廣角鏡頭、遠攝鏡頭和變焦鏡頭。畸變?cè)诮鼣z圖像中往往比正常距離的圖像更嚴重?；兛梢院苋菀椎赜密浖拚?。

攝像頭（Camera）作為一種視頻輸入設備，既可以作為獨立的產品廣泛應用于監控、安防、遠程視頻、醫療等領域，又可以作為配件而廣泛應用于手機、筆記本電腦等通信、電子電工領域產品。特別是近年來，隨著互聯網等領域的發展，以及感光成像器件技術的逐步成熟穩定，使得攝像頭以及含有攝像頭的產品越來越多的步入人們生活的各個環節及領域。攝像頭主要是由鏡頭、主控芯片、感光芯片及電源等配件組成的，而目前市場上對這些配件并沒有一個統一的標準要求，這造成這些配件的性能品質良莠不齊，也直接決定了攝像頭產品的性能指標與用戶的實際感受差異很大。因此對攝像頭產品進行性能指標的量化驗證與檢測就顯得尤為重要。

?我們的優勢：

• 交貨快——定制測試卡1-3天可以出貨
• 工藝精——激光高清掃描工藝
• 材料好——透射材料用進口菲林，玻璃用光學無雜質勻光玻璃，反射材料用進口照相紙、耐水、耐磨，20年不褪色
• 品控嚴——線條均勻性用精密光學儀器檢測，OD和彩色用愛色麗密度儀和色差儀檢測?
