11階灰階測試卡
品牌：ESSER愛莎/Sine Image
型號：TE165
尺寸：280 x 157.5mm
比例：16:9
類型：反射式/透射式可選
簡介

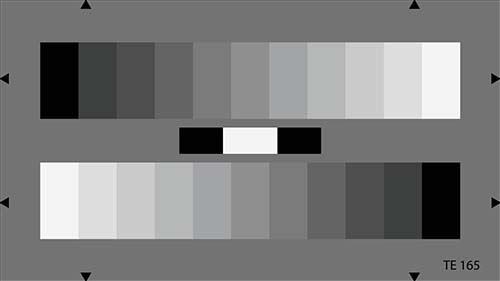

兩個11度灰階條按相反的方向排列在灰色背景(D≈0.56)中，灰階條符合ITU BT.709標準。根據BT.709標準，一個最佳伽瑪校正相機的輸出信號產生兩段逆流的線性步進信號?；译A的對比范圍是40:1。
?
灰階測試卡使用推薦

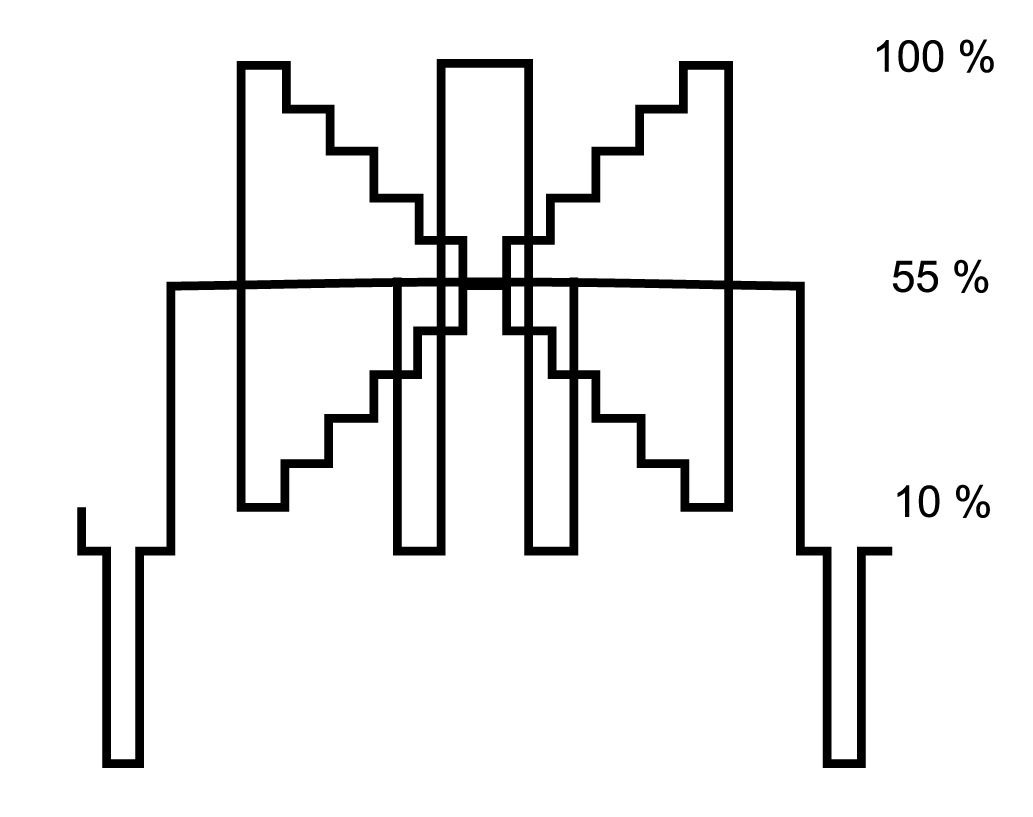

調整光圈直至最亮方塊在波形監控器達到100%視頻信號。用一個具有ITU BT.709標準的最佳校正的攝像機，最黑方塊會達到10%的信號水平。
當用此卡做0.45伽馬校正時，每一灰階的視頻信號水平會按照下表所列出的數據變化。
11階灰階測試卡參數表
|
Step 灰階等級 |
Density 密度 |
Remission in % 緩解率 |
Video signal for BT.709 in % BT.709的視頻信號率 |
Video signal for gamma 0.45 in % 伽馬0.45的視頻信號率 |
| 1 | 0.05 | 89 | 100 | 100 |
| 2 | 0.13 | 74 | 91 | 92 |
| 3 | 0.22 | 60 | 82 | 84 |
| 4 | 0.32 | 48 | 73 | 75 |
| 5 | 0.43 | 37 | 64 | 67 |
| 6 | 0.56 | 28 | 55 | 59 |
| 7 | 0.70 | 20 | 46 | 51 |
| 8 | 0.88 | 13 | 37 | 43 |
| 9 | 1.08 | 8 | 28 | 35 |
| 10 | 1.34 | 5 | 19 | 26 |
| 11 | 1.64* | 2 | 11 | 19 |
*反射式測試卡的生產工藝允許的最大印刷密度是1.64。最黑灰階的目標值是1.70。因此最后灰階的距離會有稍微不同。
兩個黑色方塊和一個白色方塊位于兩個灰階條中間，黑色方塊的密度為D＞3.0(緩解率＜0.1%)。白色方塊的密度為D=0.05(緩解率89.9%)。
?我們的優勢：
交貨快——定制測試卡1-3天可以出貨
工藝精——激光高清掃描工藝
材料好——透射材料用進口菲林，玻璃用光學無雜質勻光玻璃，反射材料用進口照相紙、耐水、耐磨，20年不褪色
品控嚴——線條均勻性用精密光學儀器檢測，OD和彩色用愛色麗密度儀和色差儀檢測?
交貨快——定制測試卡1-3天可以出貨
工藝精——激光高清掃描工藝
材料好——透射材料用進口菲林，玻璃用光學無雜質勻光玻璃，反射材料用進口照相紙、耐水、耐磨，20年不褪色
品控嚴——線條均勻性用精密光學儀器檢測，OD和彩色用愛色麗密度儀和色差儀檢測?
我司在菲林領域的主要生產經營范圍：PCB/FPC/LCD/TP光繪菲林，手機鏡片菲林，導光板菲林，蝕刻菲林，印刷包裝菲林輸出，測量菲林，圖卡菲林
