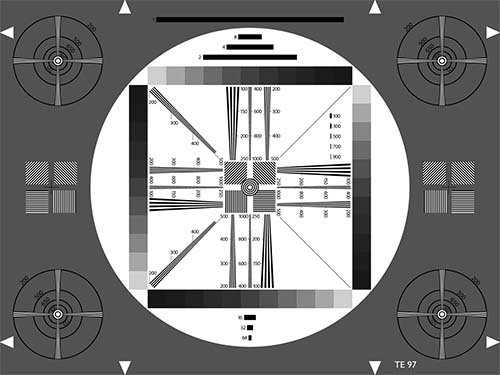

TE097分辨率測試卡簡介

TE097對應HDTV高清測試卡TE117的4:3部分。它是為測量并快速視覺評估高分辨率非廣播式攝像機的圖像傳輸特性而設計的。

分辨率測試卡上的所有頻率值都用cph（每單位像高的圈數）表示。在中央大圓圈的兩邊，排列了四個帶有分辨率楔子的小圓圈。水平及豎直地排列了三條不同頻率的分辨率楔子。它們的頻率分別是從100到250,200到500,400到1000cph。另外，在45度角交叉的兩條分辨率楔子，產生頻率為從200到500cph。 ??

這四個灰階條的灰度從D=0.15到D=1.65以線性等量方式漸變，可用來檢查攝像機的半色調再現性能。由于周圍的白色區域，檢查結果會很可靠。分辨率測試卡灰色背景區（D=0.75;反射率=18%）的中央，有一個白色的圓形，在白色圓圈的四個方向上各有一個11度灰階條。

在分辨率測試卡的正中心及左右兩側，圓圈里面的小圓圈是設計用來標示水平和豎直方向上的分辨率的，同時也可以用于檢測幾何失真。此卡測試的分辨率等級是200,300,400,600及800cph。有四個線光柵方格，傾斜的角度分別 為0°，45°，90°，135°，在水平及豎直方向上（由于他們的傾向）生成了不同的頻率141.4cph。利用中央白色圓圈及外部四個小圓圈可以做一個粗略的線性掃描評估。外部小圓圈里有十字形的分辨率楔子。

右側豎直灰階條的左邊另有5個短桿元，依次代表100,300,500,700及900cph在分辨率TE097測試卡的中間，白色及灰色區域里，排列有七條桿元圖，長度依次為1（=像高的一半），2,4,8,16,32及64cph。

• 交貨快——定制測試卡1-3天可以出貨
• 工藝精——激光高清掃描工藝
• 材料好——透射材料用進口菲林，玻璃用光學無雜質勻光玻璃，反射材料用進口照相紙、耐水、耐磨，20年不褪色
• 品控嚴——線條均勻性用精密光學儀器檢測，OD和彩色用愛色麗密度儀和色差儀檢測?
