HDTV動態分辨率測試圖卡簡介

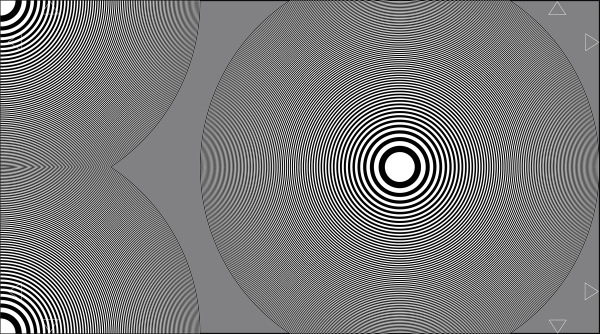

? ? ? ?HDTV動態分辨率測試圖卡YE0125特別適合于高清晰度相機的分辨率的視覺確定。 它顯示不對稱布置的一個區域板，其范圍從0至600c / ph和兩個區域板區段，其中心位于左角。菱形間隙是灰色的。

HDTV動態分辨率測試卡顯示不對稱排列的一個區域板，其中心位于左角。菱形間隙是灰色的（D = 0.75）。黑色框架有100 cph步驟的標記。為了顯示保持縮放常數的區域板扇區的完整圖，測試圖在左側比16：9比例的比例更寬。 16：9格式由白色箭頭標記，在邊緣內部大約5.5mm。

必須通?？紤]到，監視器對調制傳輸也具有決定性的影響。在同一顯示器上比較幾個或不同的攝像機是非常容易的。攝像機，傳輸鏈路和監視器的總傳輸功能可以通過縮放來測量。

當測試閥相機時，可以評估傳遞函數的不同各向異性，即取決于線柵格的方向的不同分辨率：不僅水平分辨率不同于垂直分辨率，而且在兩個對角線方向上，分辨率通常不同。水平分辨率常常在很大程度上受到傳輸鏈路的低通特性的限制。相機輸出端的視頻信號可用于測量調制傳遞函數。視頻信號的幅度通過示波器確定，盡可能地是測試圖的照明。由于電子束掃描的特性，對角分辨率失真。這不適用于CCD相機。

視頻信號中的測量不僅與監視器的傳遞函數無關，而且與分辨率極限的視覺確定相比，還可以獲得關于相機的傳輸特性的更詳細的定量信息。然后，示波器必須精確地觸發到圖像行，垂直部分在時間的線性函數內。為了更好地評估這些測量，攝像機的伽馬失真必須關閉，即在線性操作中進行測量。
HDTV動態分辨率測試卡也特別適合于高清晰度相機的分辨率的視覺確定。

?
