IC干版、光繪菲林-PCB快速打印菲林卡

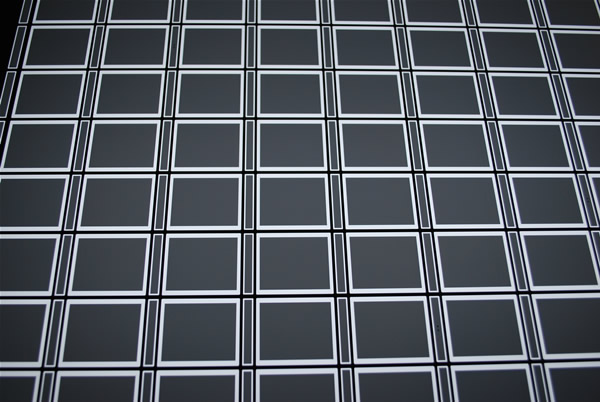

名稱：大尺寸光罩
材料：Soda Lime Glass、Quartz
規格：1100mm×1100mm~406.4mmx457.2mm
應用：PCB行業、平板顯示行業
主要應用領域：
主要應用于LCD、TFT、CF、Touch Panel、OLED、PDP等平板顯示行業;HDI、FPC等PCB行業。
Applications：
Mainly used in LCD、TFT、CF、Touch Panel、OLED、PDP and other flat panel display industry;HDI、FPC and other PCB industry.
鉻版精度 Chrome Mask Specifications(Standard Size:430mmx430mm)
|
精度?/?級別
Items / Class
|
最高精度
Grade 1
|
高精度
Grade 2
|
中精度
Grade 3
|
一般精度
Grade 4
|
|
最小線寬/線縫
Min.Line/Space Width
|
1.0μm/1.0μm | 5μm/5μm | 10μm/10μm |
20μm/20μm
|
|
線條精度
CD Control
|
±0.15μm （QZ） |
±0.5μm
|
±1.0μm
|
±2.0μm
|
|
總長精度
Total Pitch Accuracy
|
±0.5μm（QZ）
|
±1.0μm
|
±2.0μm
|
±2.0μm
|
|
圖形位置精度
Registration Accuracy
|
±0.5μm（QZ）
|
±1.0μm
|
±2.0μm
|
±3.0μm
|
|
套合精度
Overlay Accuracy
|
±0.5μm（QZ）
|
±1.0μm
|
±2.0μm
|
±3.0μm
|
|
垂直精度
Orthogonality
|
±0.75μrad
|
±2.0μrad
|
±3.0μrad
|
±4.0μrad
|
鉻版材料 Substrate(Photomask blank phate)
| ?材料 Material | Soda Lime Glass、Quartz |
| ?最大尺寸Max. Size | 1100mm×1100mm |
| ?常規尺寸Normal Size |
406.4mmx457.2mm,420mmx520mm,450mmx550mm,580mmx609.6mm,
609.6mmx711.2mm,620mmx720mm,700mmx800mm,800mmx960mm
|
| ?厚度 Thickness |
?
2.3±0.2mm,3.0±0.2mm ,4.8±0.2mm ,7.8±0.2mm
5.0±0.2mm (QZ),8.0±0.2mm (QZ) |
| ?鉻膜 Film Type | Low Reflectance Chrome |
| ?光學密度Optical Density（λ=450nm） | Between Plates3.0±0.3 In Plate±0.3 |
| ?反射率Reflectivity（λ=436nm） | Between Plates10±5% In Plate±2% |
我司在菲林領域的主要生產經營范圍：PCB/FPC/LCD/TP光繪菲林，手機鏡片菲林，導光板菲林，蝕刻菲林，印刷包裝菲林輸出，測量菲林，圖卡菲林
我司在菲林領域的主要生產經營范圍：PCB/FPC/LCD/TP光繪菲林，手機鏡片菲林，導光板菲林，蝕刻菲林，印刷包裝菲林輸出，測量菲林，圖卡菲林
